Вапняк Граніт Будаўнічыя адходы Кар'ер Ударная драбнілка Грубае Сярэдняе Дробнае драбненне Адна машына Два пастаўшчыка выкарыстання

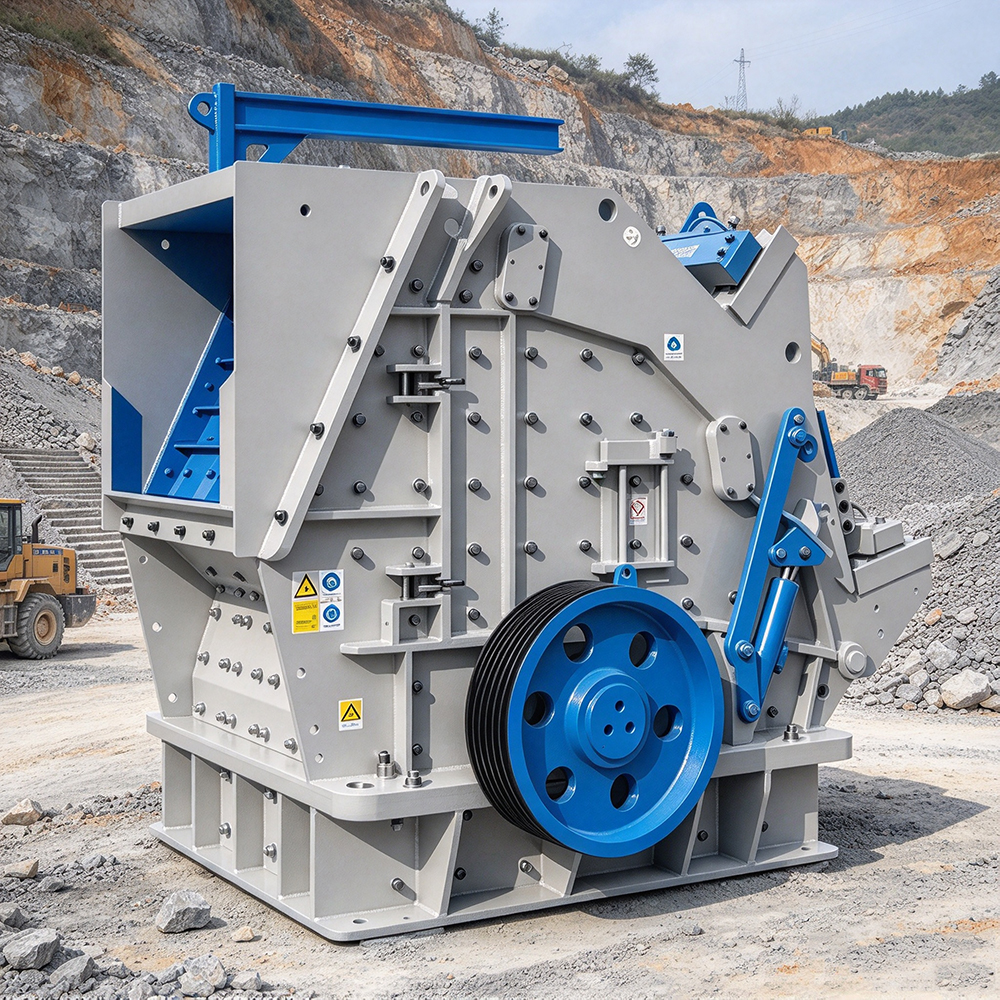

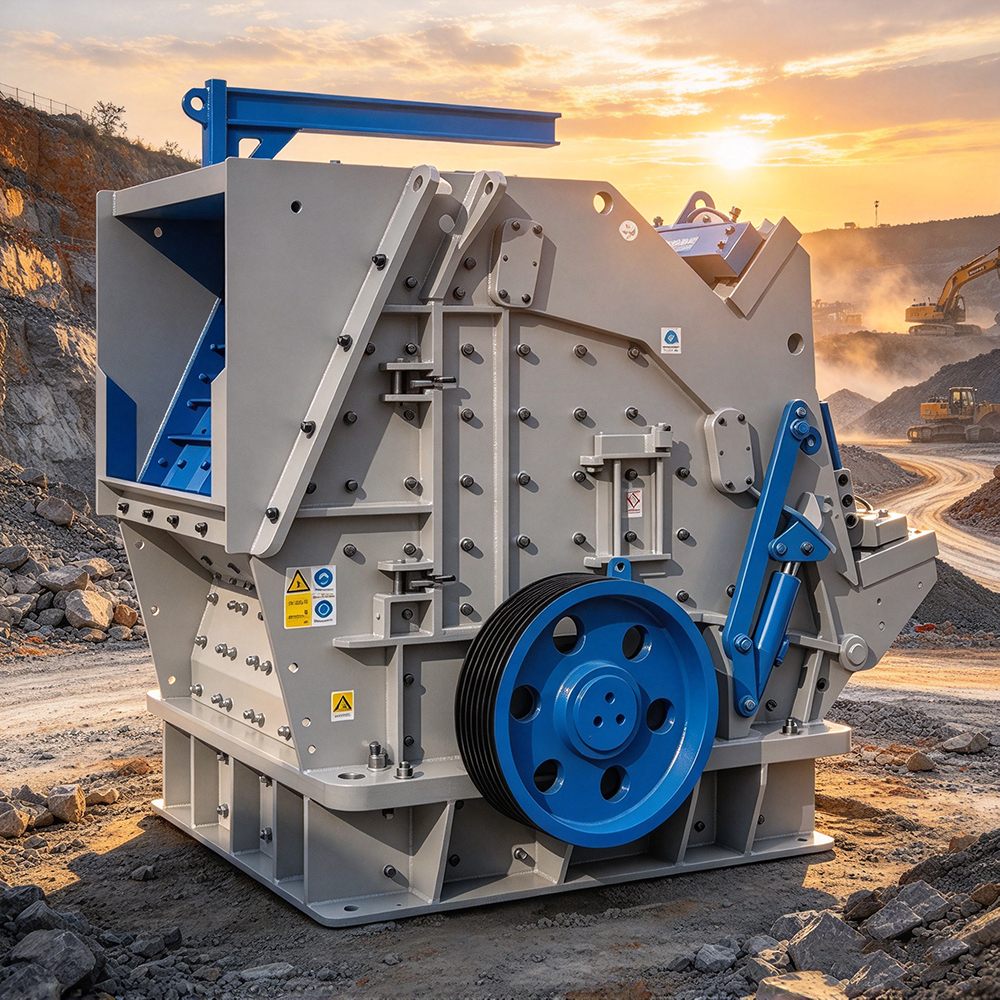

Агляд абсталявання

Ударная драбнілка серыі Zhongyu Dingli LF прызначана для першаснага драбнення руды і другаснага і тонкага драбнення будаўнічага смецця. Рэгулюючы становішча ўстаноўкі ўдарнай рамы, ён дасягае дзвюх функцый у адной машыне. Максімальны памер корму можа дасягаць 1000 мм. Ён выкарыстоўвае энергію ўдару для драбнення матэрыялаў, забяспечваючы добрую форму гатовых часціц і высокую эфектыўнасць драбнення.

Асноўныя моманты абсталявання

Дзве функцыі ў адной машыне: Рэгуляванне становішча ўдарнай рамы пераключае паміж першасным драбненнем і другасным і дробным драбненнем. Адтуліну падачы вялікае. Падчас першаснага драбнення ён можа служыць першаснай драбнілкай. Гэта памяншае агульную канфігурацыю лініі і інвестыцыі.

Эфектыўная і простая замена надувной дугі: на дульнай дузе выкарыстоўваецца матэрыял высокай зносаўстойлівасці. Канструкцыя тыпу C змяняе кут удару для высокай эфектыўнасці драбнення. Замкавая канструкцыя надзейная, а замена зручная.

Гідраўлічная рэгуляванне і звышмоцны ротар: Цалкам аўтаматычны гідраўлічны рэгулятар усталяваны паміж ротарам і ўдарнай пласцінай, што дазваляе гнутка рэгуляваць памер разраду. Цяжкі ротар трывалы з вялікай сілай раздушвання, забяспечваючы стабільную працу і працяглы тэрмін службы.

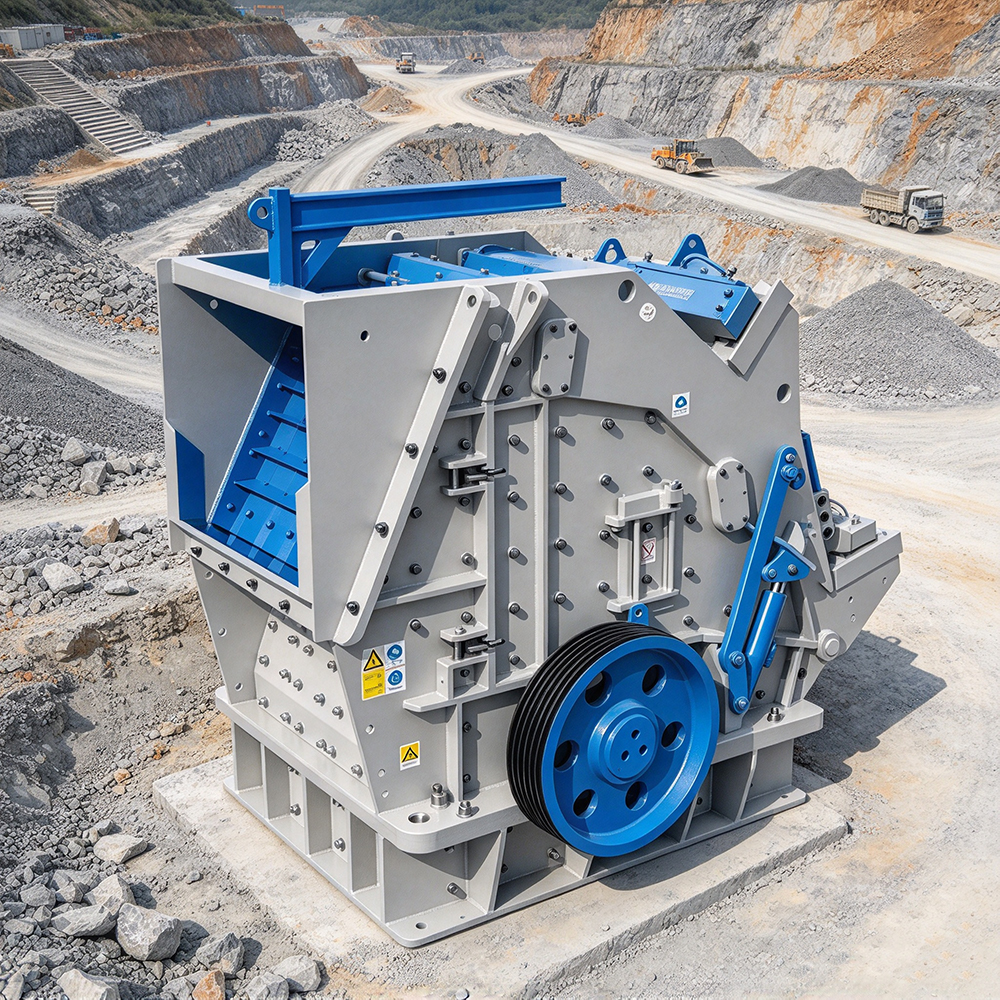

Бяспека спружыны і прадухіленне зблытвання: калі ўваходзяць прадметы, якія не раздушваюцца, пярэдняя і задняя ўдарныя рамы адступаюць, каб вызваліць староннія прадметы. Пры перапрацоўцы будаўнічага смецця прадухіляе зблытванне арматуры і кантралюе бакавое ваганне, падаўжаючы тэрмін службы корпуса машыны і кампазітных спружын.

Сцэнары прымянення

Ён падыходзіць для першаснага драбнення і другаснага і тонкага драбнення матэрыялаў, уключаючы жалезную руду, вапняк, граніт, мармур, базальт, рачную гальку, сланец, блакітны камень, вугаль, брук і будаўнічыя адходы. Ён абслугоўвае такія галіны, як чыгунка, аўтамабільныя дарогі, энергетыка, цэментная, хімічная і будаўнічая прамысловасць.

Паток працэсу (настроены для першаснага драбнення руды і другаснага і тонкага драбнення будаўнічых адходаў)

Крок 1 Кармленне і папярэдняе прасейванне: вібрацыйны фідэр забяспечвае раўнамернае і бесперапыннае кармленне. Секцыя грызлі абыходзіць глебу і дробныя дробы, зніжаючы нагрузку на камеру драбнення.

Крок 2 Ударнае драбненне: Матэрыял здрабняецца высакахуткасным уздзеяннем ударнай планкі і кідаецца ў бок ударнай прылады для другаснага драбнення. Затым ён адскоквае назад у зону дзеяння ўдарнай планкі праз ударны ўкладыш для паўторнага раздушвання. Пасля дасягнення неабходнага памеру часціц яна выводзіцца з ніжняй часткі.

Крок 3 Рэгуляванне памеру часціц: Рэгуляванне зазору паміж ударнай рамай і ротарам змяняе памер і форму часціц разраду. Гідраўлічны рэгулятар усталёўвае памер разгрузкі, дазваляючы пераключацца паміж першасным драбненнем і другасным і дробным драбненнем.

Крок 4. Скрынінг па замкнёнай схеме: вібрацыйны грохот класіфікуе матэрыял. Негабарытны матэрыял вяртаецца зваротнай стужкай для паўторнага драбнення. Градацыя гатовага прадукту стабільная з добрай формай часціц.

Крок 5. Абарона і тэхнічнае абслугоўванне: калі ўнутр паступаюць прадметы, якія не раздушваюцца, спружынная ахоўная прылада выводзіць староннія прадметы. Перыядычна правярайце знос і хутка замяняйце брусы і ўкладышы.

Змест паслугі

Дызайн схемы: аналіз цвёрдасці і абразіўнасці матэрыялу, нумар стадыі драбнення і выбар мадэлі. Схема выпускнога працэсу, першасныя і другасныя рашэнні для пераключэння тонкага драбнення і разлік кошту за тону.

Вытворчасць абсталявання: ударныя брусы высокай зносаўстойлівасці і звышмоцны ротар вырабляюцца з высокай дакладнасцю. Без нагрузкі і выпрабавальная эксплуатацыя нагрузкі завяршаецца перад пастаўкай, каб праверыць рэгуляванне разраду, форму часціц і ёмістасць.

Мантаж і ўвод у эксплуатацыю: размяшчэнне асноўнага блока, увод у эксплуатацыю гідраўлічнай і электрычнай сістэм і пробная эксплуатацыя з матэрыялам. Каліброўка памеру разраду, дэманстрацыя абароны ад перагрузкі і навучанне эксплуатацыі завершаны.

Даручэнне па эксплуатацыі і тэхнічным абслугоўванні: Даступна даручэнне EPCO, уключаючы рэгулярныя праверкі, пастаўку зношваемых дэталяў паддувала і ўкладыша, праверку гідраўлічнай сістэмы, дыстанцыйную дыягностыку і аптымізацыю магутнасці.

Справа і даныя праекта

Праект рэканструкцыі шашы Саравак у Малайзіі і вапняковых запаўняльнікаў: крыніцай матэрыялу з'яўляецца вапняк, змешаны з разбуранымі бетоннымі блокамі. Працоўныя пункты раскіданыя, а графік канцэнтраваны. Заказчык абраў ударную драбнілку серыі LF у якасці асноўнага блока лініі. На ранняй стадыі ён працаваў у рэжыме першаснага драбнення для апрацоўкі вялікіх вапняковых блокаў. На больш позняй стадыі ён пераключыўся ў рэжым другаснага і дробнага драбнення для апрацоўкі разбуранага матэрыялу і вернутага матэрыялу. Фактычная прадукцыйнасць складае каля 280 тон у гадзіну. Падача рэгулюецца ў межах 800 мм, а максімальная прапускная здольнасць абсталявання можа дасягаць 1000 мм. Гатовая прадукцыя падзелена на такія спецыфікацыі, як 0 да 5 мм, 5 да 10 мм, 10 да 20 мм і ад 20 да 31,5 мм, якая падаецца на аснову дарожнага пакрыцця, дрэнажныя збудаванні і змешвальныя ўстаноўкі па маршруце, утвараючы замкнёны цыкл з вібрасітам. Водгукі кліентаў: адна галоўная ўстаноўка ахоплівала аперацыі першаснага драбнення і другаснага і дробнага драбнення, для якіх першапачаткова патрабаваліся дзве машыны, што значна скараціла плошчу і агульныя інвестыцыі ў лінію. Гідраўлічнае рэгуляванне дазваляе хутка пераключаць вытворчасць, і час прастою пры замене малатка значна скарачаецца. Спружынная ахоўная прылада некалькі разоў разраджала змешаныя металічныя прадметы, не пашкоджваючы асноўны блок. Было падушана зблытванне арматурных стрыжняў, а таксама кантраляваны паварот корпуса машыны. Кубатура гатовай прадукцыі і стабільнасць паставак адпавядаюць патрабаванням.

FAQ

Q1: Ці можа адна машына апрацоўваць як першаснае драбненне, так і другаснае і дробнае драбненне?

так. Рэгулюючы становішча ўстаноўкі ўдарнай рамы, яна пераключаецца паміж першасным драбненнем і другасным і дробным драбненнем. Максімальны памер корму можа дасягаць 1000 мм. Падчас першаснага драбнення ён можа служыць першаснай драбнілкай. Памер нагнятання гібка наладжваецца з дапамогай цалкам аўтаматычнага гідраўлічнага рэгулятара, што дазваляе хутка пераключацца.

Q2: Ці хутка зношваюцца дугі? Замена клапотная?

Выдзімальныя брусы выкарыстоўваюць матэрыял высокай зносаўстойлівасці з канструкцыяй тыпу С, які змяняе кут удару, забяспечваючы высокую эфектыўнасць драбнення і працяглы тэрмін службы. Канструкцыя замка простая і надзейная, што робіць замену зручнай і значна скарачае час прастою.

Q3: Як абаронены ад зблытвання арматуры і старонніх прадметаў пры драбненні будаўнічых адходаў?

Абсталяванне абсталявана спружынным засцерагальнікам. Калі ўнутр трапляюць прадметы, якія не разбіваюцца, пярэдняя і задняя ўдарныя рамы адступаюць і выводзяць іх з машыны. Ён таксама эфектыўна прадухіляе зблытванне арматуры і кантралюе амплітуду бакавых паваротаў, падаўжаючы тэрмін службы корпуса машыны і кампазітных спружын. Ён можа стабільна працаваць ва ўмовах змешанай руды і будаўнічых адходаў.

Q4: Чаму выбіраюць нас? Асноўныя перавагі Zhongyu Dingli

Кампанія Zhongyu Dingli, заснаваная ў 1987 годзе, з'яўляецца вядучым сусветным пастаўшчыком рашэнняў для здабычы карысных выкапняў з 38-гадовым вопытам работы ў галіны. Маючы больш за 140 міжнародных патэнтаў, інтэлектуальную ўстаноўку плошчай 32 000㎡ і пашыраны цэнтр тэсціравання, мы прапануем больш за 100 мадэляў абсталявання, уключаючы драбненне, выраб пяску, мабільныя апрацоўчыя станцыі і інтэлектуальнае кіраванне здабычай карысных выкапняў, забяспечваючы рашэнні для поўнага жыццёвага цыкла для запаўняльнікаў і здабыча металаў. Мы паставілі больш за 5000 вытворчых ліній па ўсім свеце, забяспечваючы комплексныя паслугі EPC з 58-дзённым хуткім запускам, падтрымкай больш чым 30 сэрвісных цэнтраў, 18-месячнай гарантыяй і падтрымкай на працягу ўсяго жыццёвага цыкла для больш чым 10 000 кліентаў па ўсім свеце.

Націсніце, каб атрымаць прапанову
