Высокапрадукцыйная мабільная драбнілку для здабычы кар'ераў Гусенічны драбнільны завод з падвойнай магутнасцю

Агляд абсталявання

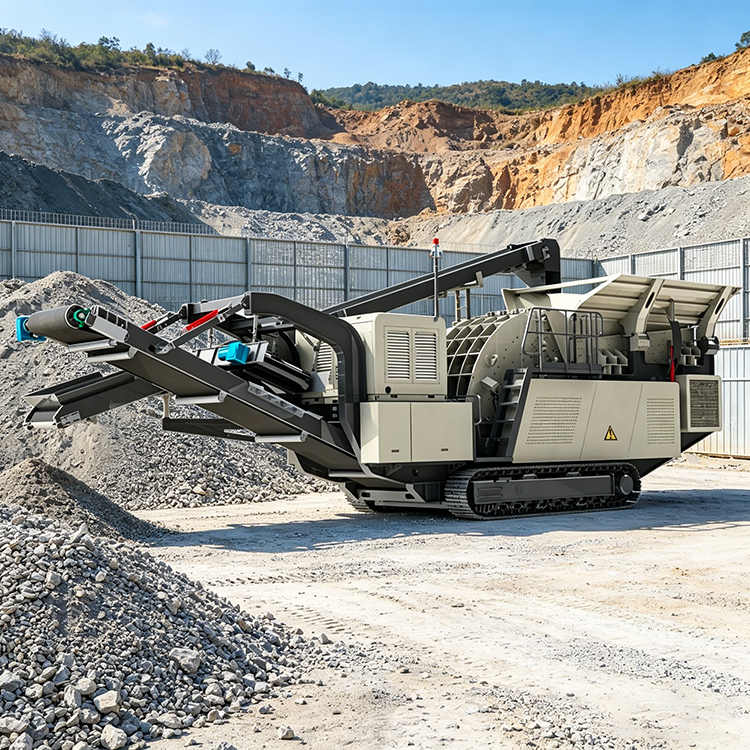

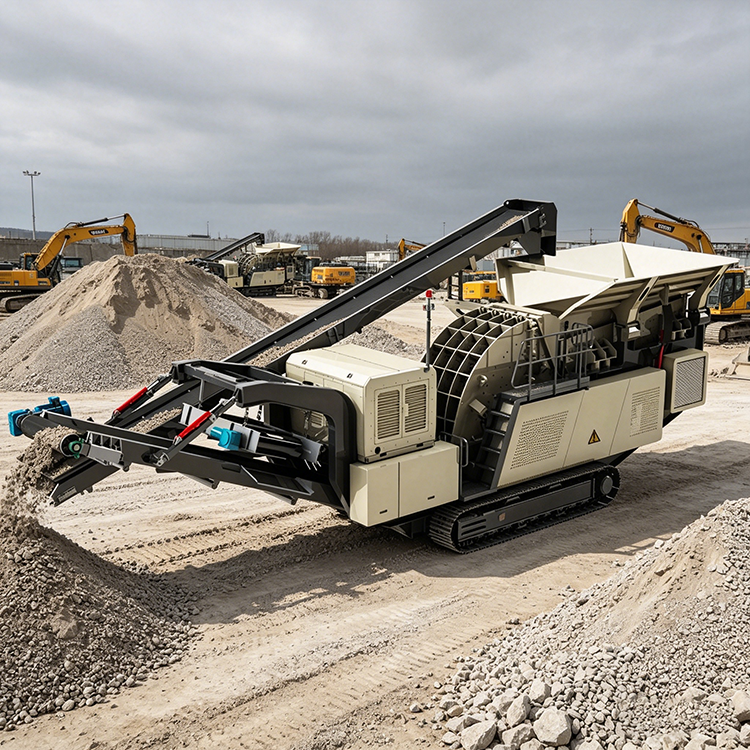

Высокапрадукцыйная мабільная драбнілка для здабычы карысных выкапняў. Гусенічная драбільная ўстаноўка з падвойнай магутнасцю ад Zhongyu Dingli ўяўляе сабой вяршыню партатыўнай тэхналогіі драбнення — цалкам інтэграваную гусенічную драбільную станцыю, спраектаваную для дастаўкі драбільнай устаноўкі непасрэдна да крыніцы матэрыялу. Будучы дасведчаным вытворцам гусенічных мабільных драбнілак з больш чым 30-гадовым стажам у абсталяванні для перапрацоўкі карысных выкапняў і больш чым 5000 паспяховых праектаў, рэалізаваных па ўсім свеце, Zhongyu Dingli аб'яднала перадавую канструкцыю мабільнага шасі, інтэлектуальныя сістэмы кіравання і тэхналогію гібрыднай энергіі ў адзін кампактны блок, які ліквідуе абмежаванні традыцыйных стацыянарных драбільных установак.

Асноўныя моманты:

• Неперасягненая мабільнасць і хуткае разгортванне — высокапрадукцыйная мабільная драбнілка мае кампактную агульную даўжыню, што дазваляе ёй гнутка перасоўвацца па звычайных дарогах і ў вузкіх зонах працы з дапамогай звышмоцных гусенічных гусеніц, якія працуюць ад рухавіка CUMMINS. Гідраўлічная складная канструкцыя канвеераў і фідэраў забяспечвае хуткую наладу і разборку, як правіла, на працягу 30 хвілін, максімізуючы эфектыўнасць працы паміж працоўнымі месцамі.
• Філасофія інтэграванай канструкцыі — У адрозненне ад звычайных модульных установак, гэтая гусенічная мабільная драбільна ўстаноўка аб'ядноўвае драбненне, прасейванне, падачу, электрычныя шафы кіравання, гідраўлічныя помпавыя станцыі і ўсе дапаможныя сістэмы на адным мабільным шасі. Проста падключыце электраэнергію на месцы (або запусціце рэзервовае дызельнае паліва), і прылада неадкладна пачне працаваць. Працоўнае становішча можна зрушыць у любы час у залежнасці ад прагрэсу праекта.
• Дызель-электрычная гібрыдная сістэма падвойнага сілкавання — наша інавацыйная партатыўная драбнілку для кар'ераў прапануе плаўнае пераключэнне паміж дызельным і электрычным харчаваннем у залежнасці ад умоў на месцы. Гэтая канфігурацыя дызель-электрычнай гібрыднай драбнілкі зніжае спажыванне паліва да 30%, зніжае выкіды ў адпаведнасці са строгімі міжнароднымі экалагічнымі стандартамі і падтрымлівае бесперапынную вытворчасць нават падчас адключэння электраэнергіі з дапамогай убудаванага рэзервовага дызельнага рухавіка CUMMINS.
• Інтэлектуальная сістэма кіравання PLC — абсталявана самым сучасным інтэрфейсам з сэнсарным экранам з функцыяй запуску/спынення адной кнопкай, маніторынгам ключавых параметраў у рэжыме рэальнага часу (тэмпература, ціск, прапускная здольнасць), магчымасцю дыстанцыйнай дыягностыкі, аўтаматычнай абаронай ад перагрузкі і параметрамі драбнення, якія рэгулююцца карыстальнікам для аптымізацыі градацыі прадукту на хаду.
• Аўтамабільная якасць зборкі — прыняцце структурнай эстэтыкі з суперсэнсарнай канцэпцыяй дызайну і працэсам афарбоўкі аўтамабільнага класа, кожная гусенічная мабільная драбнілка створана для вонкавага выгляду і трываласці. Высокатрывалая сталёвая канструкцыя з узмоцненымі кропкамі напружання, зносастойкімі кампанентамі з першакласнага сплаву, цэнтралізаванай сістэмай змазкі і гідраўлікай міжнароднага брэнда забяспечваюць надзейную працу ў самых суровых умовах.

Сцэнары прымянення: гэтая ўніверсальная мабільная драбнілка для здабычы карысных выкапняў вылучаецца ў шырокім спектры прамысловых прымянення — яна служыць ідэальнай мабільнай устаноўкай па перапрацоўцы будаўнічага смецця, здольнай пераўтвараць бетон, асфальт і смецце пасля зносу ў шматразовыя запаўняльнікі на месцы; першасная і другасная гусенічныя мабільныя драбільна ўстаноўкі для здабычы граніту, вапняку, базальту і іншых прыродных камянёў; і гнуткае рашэнне для шашы, чыгункі, аэрапорта, будаўніцтва плацін, меліярацыі гарадскіх зямель і інфраструктурных праектаў, якія патрабуюць хуткага разгортвання і частых пераездаў.

Паток працэсу

Zhongyu Dingli забяспечвае вельмі гнуткія і наладжвальныя канфігурацыі працэсу для высокапрадукцыйнай мабільнай драбнілкі для здабычы кар'ераў з падвойнай магутнасцю гусенічнага драбнільнага завода ў адпаведнасці з канкрэтнымі характарыстыкамі матэрыялу, патрабаваннямі да формы часціц і вытворчымі мэтамі:

Канфігурацыя A — Мабільная станцыя грубага драбнення (серыя DL22_9MG 1912):

 Вібрацыйны сілкавальнік (ZGS1238) → Малатковая драбнілка (DLPCZ1512) → Ачышчальнік жалеза (RCYD-12) → Галоўны разгрузачны канвеер → Назапашвальнік гатовай прадукцыі ↘ Зваротны канвеер → Пятля паўторнага драбнення ↘ Бакавая стужка глебы → Раздзяленне адходаў

Ідэальна падыходзіць для першаснага драбнення сыравіны з памерам падачы да 700 мм, вырабляючы 200-400 т/г буйнога запаўняльніка. Падыходзіць для здабычы цвёрдых парод, буйнамаштабных кар'ераў і першаснай стадыі перапрацоўкі будаўнічых адходаў.

Канфігурацыя B — камбінаваная драбільна-прасейвальная станцыя (DL22_9MG + DL22_9M4Y Tandem):

 Стужка падачы → Модуль грубага драбнення (малатковая драбнілку + выдаленне жалеза) → Кругавы вібрацыйны грохот (4YKQ2470) ↓ ↓ ↓ ↓ 0-5 мм 5-10 мм 10-20 мм 20-31,5 мм (Дробныя) (Сярэднія) (Вялікая) ↓ ↓ ↓ ↓ Канвееры гатовага матэрыялу → Сакрэтныя запасы

Тандэмная канфігурацыя аб'ядноўвае мабільную станцыю грубага драбнення з мабільнай станцыяй прасейвання на гусенічным ходзе ў поўную двухмодульную вытворчую лінію, здольную пастаўляць да 4 класаў класіфікаванай прадукцыі за адзін праход. Гэтая ўстаноўка асабліва папулярная для заводаў па вытворчасці агрэгатаў, якія патрабуюць некалькіх спецыфікацый канчатковага прадукту.

Канфігурацыя C — Шматступенная гнуткая камбінацыя: можна свабодна камбінаваць некалькі агрэгатаў — модуль щековай драбнілкі + модуль ударнай/конуснай драбнілкі + модуль прасейвання — для стварэння поўных схем драбнення і прасейвання грубага, сярэдняга і дробнага дробу, адаптаваных да тыпу матэрыялу кожнага кліента, патрабаванняў да якасці прадукцыі і абмежаванняў па планіроўцы пляцоўкі.

Змест паслугі

Параметры прадукту

Канфігурацыя A — Мабільная станцыя гусенічнага драбнення (DL22_9MG 1912)

Выпадкі праектаў / Дадзеныя

Выпадак 1 — Праект мабільнага драбнення жалезнай руды (Паўднёвая Амерыка)

• Кліент: буйная кампанія па здабычы жалезнай руды адкрытым спосабам
• Канфігурацыя: Мабільная станцыя гусенічнага драбнення DL22_9MG 1912 (модуль малатковай драбнілкі) + дызель-электрычны гібрыд.
• Матэрыял: жалезная руда з памерам падачы ≤500 мм
• Прадукцыйнасць: 350 т/гадзіну дробненай руды для падачы на ​​абагачальную фабрыку
• Вынік: усталяваўшы мабільную драбільную ўстаноўку на гусенічным гусеніцы непасрэдна на горны забой замест транспарціроўкі сырой руды на аддалены стацыянарны завод, кліент скараціў парк кар'ерных грузавікоў на 40% і скараціў выдаткі на транспартнае паліва прыкладна на 1,2 мільёна долараў у год. Сістэма падвойнага сілкавання дазваляла працаваць на электрычнасці ў дзённы час з аўтаматычным рэзерваваннем дызельнага паліва ў начныя змены.

Выпадак 2 — Перапрацоўка гарадскіх будаўнічых адходаў (Блізкі Усход)

• Заказчык: падрадчык па абыходжанні з камунальнымі адходамі для праекта рэканструкцыі цэнтра горада
• Канфігурацыя: DL22_9MG 1912 + DL22_9M4Y 2470 Тандэм (камбінацыя драбнення + прасейвання)
• Матэрыял: Бетон, цэгла, жалезабетон, асфальтавае смецце
• Прадукцыйнасць: 300 т/г перапрацаванага запаўняльніка 4 класа (0-5 мм, 5-10 мм, 10-20 мм, 20-31,5 мм)
• Водгукі кліентаў: «30-хвілінная ўстаноўка паміж аб'ектамі змяняе гульню. Мы можам разбіваць на адной пляцоўцы для зносу раніцай і перамяшчацца на іншую да поўдня. Убудаваны сродак для выдалення жалеза аўтаматычна захоплівае арматуру — чысціня нашага перапрацаванага запаўняльніка перавышае спецыфікацыі дарогі».
• Уздзеянне на навакольнае асяроддзе: больш за 95% адходаў пры зносе адводзіцца са звалкі; за першы год працы выраблена 180 тысяч тон шматразовага запаўняльніка.

Выпадак 3 — Драбленне на месцы будаўніцтва шашы (Паўднёва-Усходняя Азія)

• Заказчык: Нацыянальны падрадчык па пашырэнні шашы
• Канфігурацыя: DL22_9MG 1912 з вібрацыйным фідэрам + модулем магнітнага сепаратара
• Матэрыял: мясцовы вапняк і базальт з прыдарожных кар'ераў
• Прадукцыйнасць: 280 т/г дробнага запаўняльніка для падставы і апорнага пласта
• Вынік: Адпала неабходнасць у знешніх закупках і транспарце запаўняльнікаў. Абсталяванне вытворцы гусенічных мабільных драбнілак бесперапынна працавала на ўчастку шашы працягласцю 47 км, змяняючы пазіцыю кожны тыдзень па ходзе праекта. Эканомія паліва ад гібрыднага рэжыму харчавання (з выкарыстаннем мясцовай электрасеткі, дзе гэта магчыма) дасягнула 28% у параўнанні з раней арандаванымі падрадчыкам толькі дызельнымі ўстаноўкамі.

FAQ

Q1: чым гэтая гусенічная мабільная драбільна ўстаноўка адрозніваецца ад стацыянарнай?

A: У адрозненне ад стацыянарных станцый, якія патрабуюць пастаяннага падмурка і дарагой транспарціроўкі матэрыялаў, гэтая мабільная драбнілка для здабычы карысных выкапняў усталёўвае ўсю сістэму на адным гусенічным шасі. Давядзіце яго да крыніцы матэрыялу, падключыце сілкаванне і запусціце на працягу 30 хвілін. Ідэальна падыходзіць для мабільных заводаў па перапрацоўцы будаўнічых адходаў на зменлівых месцах зносу, здабычы карысных выкапняў пасля фронту здабычы і інфраструктурных праектаў па вытворчасці запаўняльніка ўздоўж калідора.

Q2: Як дызель-электрычная гібрыдная энергасістэма зніжае эксплуатацыйныя выдаткі?

A: Наша дызельна-электрычная гібрыдная драбнілка прапануе тры рэжымы: чыста электрычны (на 50-70% таннейшы за дызельнае паліва, без выкідаў), чыста дызельны (поўная незалежнасць для аддаленых аб'ектаў) і гібрыдны (асноўная сетка з аўтаматычным рэзервовым дызельным палівам). Дадзеныя ў рэальным свеце паказваюць зніжэнне выдаткаў на паліва на 25-30% у параўнанні са звычайнай партатыўнай драбільнай машынай, якая працуе толькі на дызельным паліве, для працы ў кар'еры, з звычайнай акупнасцю за 8-14 месяцаў.

Q3: Якую падтрымку за мяжой забяспечвае гэты вытворца мабільнай драбнілкі?

A: Як вытворца гусенічных мабільных драбнілак з больш чым 5000 глабальных праектаў, мы прапануем: ўстаноўку і ўвод у эксплуатацыю на месцы па ўсім свеце, шматмоўнае навучанне аператараў, 12-месячную гарантыю, глабальную сетку запасных частак (3-5 дзённая авіядастаўка), праграмы прафілактычнага абслугоўвання і кругласутачную гарачую лінію тэхнічнай падтрымкі з дыстанцыйнай дыягностыкай праз убудаваную сістэму ПЛК. Усе блокі маюць сертыфікат ISO 9001:2015 і CE.

Нашы лініі па вытворчасці пяску і жвіру могуць пахваліцца шырокім і ўсебаковым ахопам, і мы прапануем поўны спектр канфігурацый ад індывідуальнага аўтаномнага абсталявання да поўных вытворчых ліній пад ключ, уключаючы драбільна абсталяванне, абсталяванне для вытворчасці пяску, абсталяванне для прасейвання, абсталяванне для кармлення, горны канвеер і мабільную драбнілку. Мы прапануем індывідуальныя рашэнні для драбнення і апрацоўкі поўнага спектру матэрыялаў, уключаючы блакітны камень, вапняк, базальт, граніт, гальку, камень вугалю, кальцыт, кварцавы камень, даламіт, жалезную руду, барыт, дыябаз, туф і вапняк з высокім утрыманнем кальцыя, а таксама мэтавыя рашэнні для апрацоўкі кааліну. Мы таксама прапануем прафесійныя рашэнні для драбнення цвёрдых прамысловых адходаў, такіх як дзындра і хвасты, і комплексныя рашэнні для ачысткі будаўнічых і зносавых адходаў. У дадатак да рашэнняў для стацыянарных вытворчых ліній для розных матэрыялаў, мы таксама пастаўляем гнуткія рашэнні для мабільных гусенічных установак для задавальнення разнастайных эксплуатацыйных патрэб на месцы вытворчасці пяску і жвіру.
